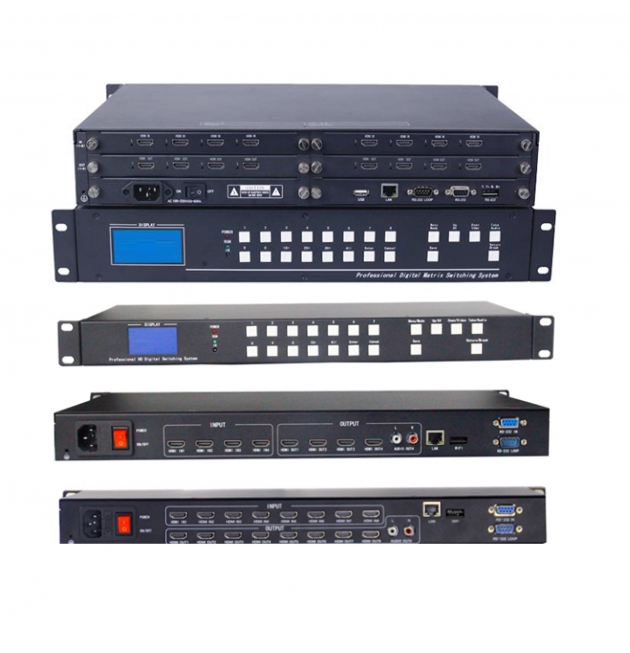

多功能數位4K HDMI / 類比矩陣切換機 模組式 HD – 8 X 8 PRO / HD – 8 X 8 / 4 X 4
產品說明
- 具有 安卓 APP 可手機 / 平板 / 電腦 / 遙控 / 環控 連結遠端控制
- 支援1組RCA類比音頻通道和影像通道同時切換
- 輸入輸出可強度設置
- 多功能切換 : 快速切換 / 輪流切換 / 同步切換 / 群組切換 / 程序切換
- 全數位零壓縮切換
- 傳輸解析度超高清3840*2160@30Hz HD
- 支援手機WIFI控制矩陣，有路由器或沒有路由器二種工作模式任選擇
- 網路控制埠，網頁流覽器控制軟體，方便遠端控制，即時顯示輸入輸出狀態；
- 通過拼接軟體，實現對信號的拼接。可以通過拼接軟體定義場景和調用場景.
- RS-232串口控制, 支援串口環通輸出到大螢幕
- 具有斷電記憶功能及保護功能
- 前面板LCD狀態顯示報告 / 储存操作，可預存多組切換模式
- 影像輸入具有時鐘/資料恢復和重組
- 能即時監視各輸入通道輸入狀態
- HDMI輸入輸出支援HDCP協定
- 支援各種拼接盒進行圖像拼接
- 支持場影自動收尋切換
- 支援輸入輸出模組式，可以隨時彌補替換，不需要機器全部拆下換回，省時省力
- 支持串口功能自動檢測，判斷是否是模組串口的問題
- 支援網路靜態IP位址和動態IP位址設置
- 支援HDMI輸入均衡緩衝和輸出驅動，輸入最長15米線，輸出最長20米線
- 前面板 : LCD 128X64顯示
- 功能表可設置矩陣各種工作狀態。前面板鍵盤和紅外遙控都可以進入功能表，只需要4個按鍵就可以完成操作。
- 每一路都支援HDCP，可以接入加密藍光光碟。
- 前面板具觸控按鍵
- 支援”顯示資料EDID”動態管理器，信號源和顯示器透明傳輸，相容所有的顯示器。
- 支援1路HDMI信號音訊左右聲道分離輸出，可直接接主動喇叭，在混音器和大螢幕顯示時尤其方便
- 支援手機控制切換功能
- 支援RS-232串口環控功能，一個串口就可以連接拼接螢幕。先接拼合屏，再接矩陣。或是先接矩陣，再連併合屏。
- 支援局域網網路控制功能，多台電腦同時控制。內置動態IP位址和靜態IP位址設置功能，可以查看當前的IP位址。
- 支援HDMI等所有介面的輸入輸出靜電保護
- 支援自動切換控制功能，可以一鍵設置的場景，需場景保存起來，設定時間間隔。
- 支援紅外線控制，可選紅外線延長器，機器放在機櫃和桌底也可以受控
- 支援遠端升級程式，需要定制時可直接升級，簡單、快速、方便
- 特色功能一：即時在LCD屏上顯示輸入介面狀態監測，輸入有沒有信號過來，可從矩陣前面板上查看，工程項目時，圖形不顯示的問題，可以通過這個功能就知道。
- 特色功能二：即時在LCD屏上顯示輸出介面狀態監測，輸出有沒有顯示幕，可以從矩陣前面板上查看到，工程項目時，圖形不顯示的問題，可以通過這個功能就知道。
- 支援前面板LED燈的活動狀態顯示，外部觸發RS-232,按鍵，紅外，網路，手機等資訊，設備的狀態監視一目了然。
- 即時內部開關狀態檢測 / 內部溫度狀態監測。
| 產品說明 | |
| 信號介面 | HDMI-A |
| HDMI版本 | HDMI1.4 |
| 頻寬 | 300MHz |
| 最大解析度 | 3840x2160@30Hz |
| 最大傳輸延時 | 5nS |
| 信號強度 | T.M.D.S +/- 0.4Vpp |
| 阻抗 | 100±15歐姆 |
| PC控制 | |
| 控制介面 | RS-232, 9-針母D型介面 |
| 串列傳輸速率與協議 | 串列傳輸速率：9600,數據位元：8位元 |
| 區域網控制介面 | RJ-45母介面 |
| 電源 | |
| 最大功耗 | 30W |
| 電源適配器 | AC100~200V@50~60HZ |
| 結構、重量 | |
| 主機殼尺寸(mm) | 1U / 1.5U |
